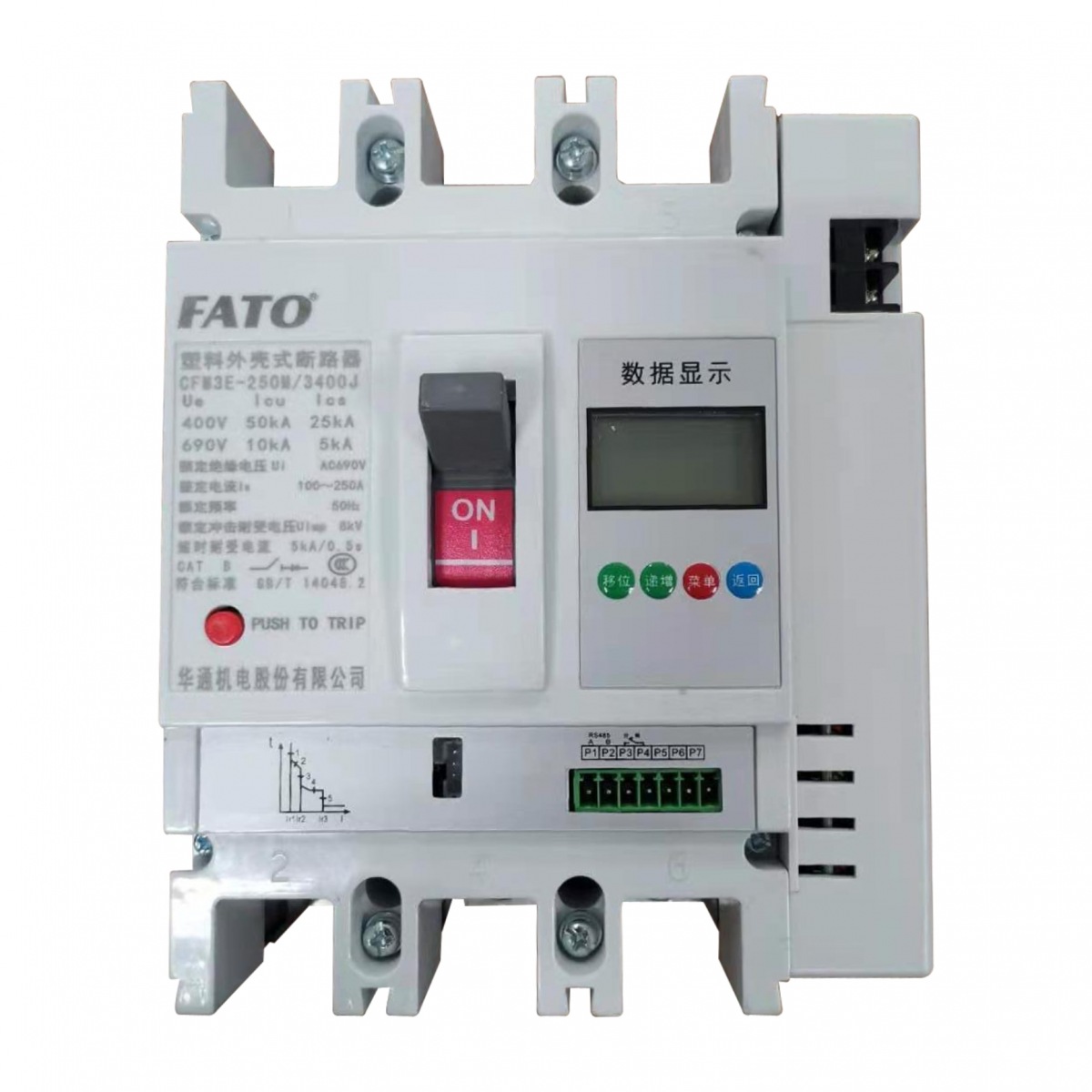

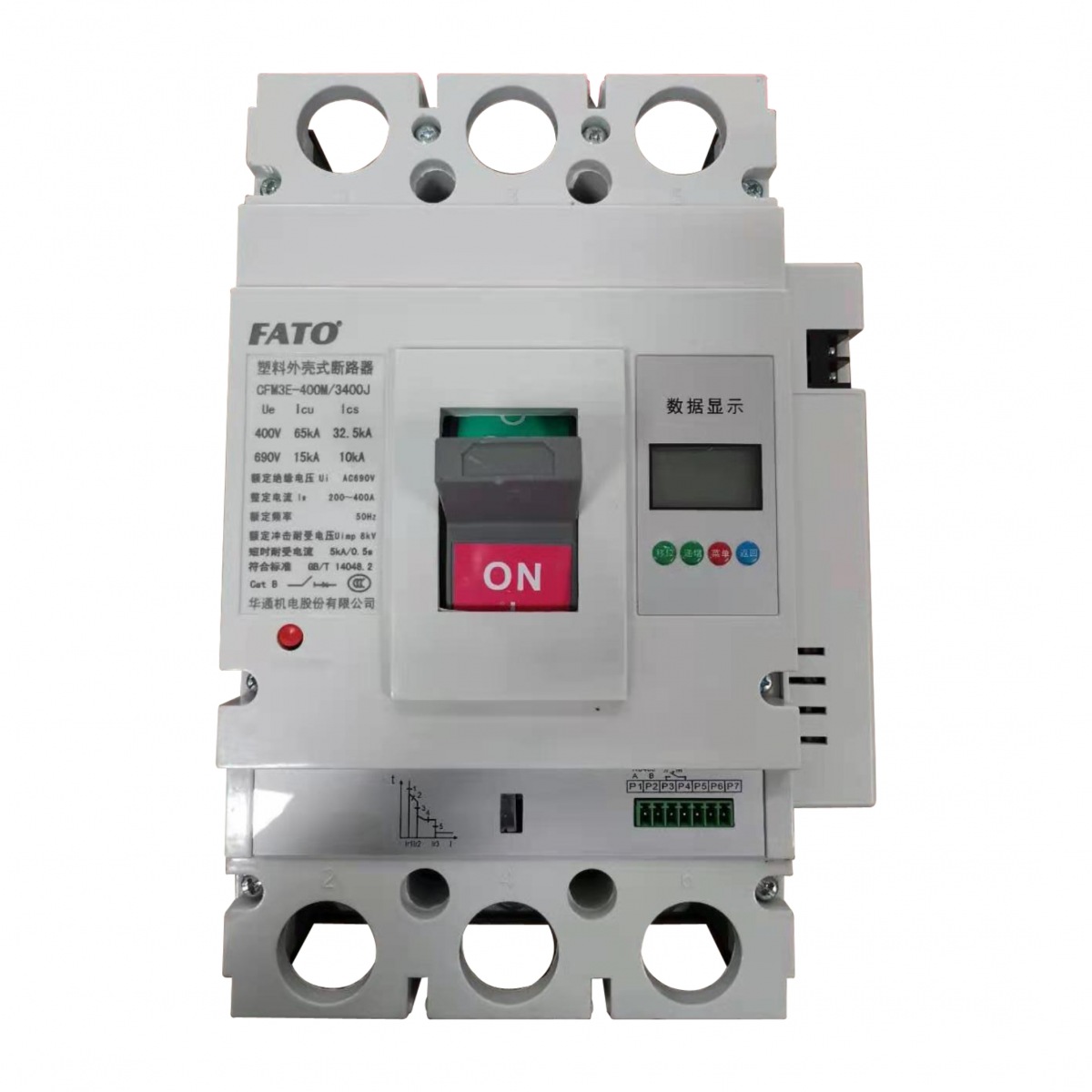

CFM3E-J

        CFM3E-J系列塑料外殼式斷路器(計量、載波型)(以下簡稱斷路器)是本公司高新技術產品。該產品設計先進、性能可靠、技術指標高；外形美觀、體積小、采用了微電子技術，具有智能化過電流保護功能。該斷路器適用于交流50Hz、額定絕緣電壓690V，額定工作電壓至690V、額定電流至800A的電力系統中，用來分配電能和保護線路及電源設備免受過載、短路、欠電壓、斷電自動跳閘等故障的危害，也可用來控制電動機的不頻繁操作。

該斷路器具有隔離功能，符號為。

斷路器派生產品CBI-Y級斷路器符號為符合GB/T14048.2附錄L要求。

該斷路器的智能式過電流脫扣器采用微處理器控制，具有三段保護特性，即過載反時限延時保護、短路延時保護和短路瞬動保護。由于具有人為可調節的短路短延時保護特性，該斷路

器的使用類別為B類。因此本系列斷路器明確地能夠實現與串聯在負載側的另一短路保護特性的要求，達到最佳匹配。該斷路器具有運行電流指示、過載預報警指示和脫扣器電源及自診斷指示。

符合標準：GB/T 14048.2、IEC 60947-2。

·周圍空氣溫度：-40℃～+70℃，且24h平均值不超過+35℃；正常使用環境溫度范圍：-5℃～+40℃；用于-40℃～-5℃環境溫度下的工作條件，在訂貨時須向本廠申明；

·海拔：安裝地點海拔≤2000m。

·空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+25℃該月的月平均最大相對濕度不超過90%。

·污染等級：3級，周圍空氣中無爆炸危險、且無腐蝕金屬和破壞絕緣的氣體和導電塵埃。

·安裝類別為Ⅲ類。

·斷路器的“1，2，3，N”端子接電源，“2，4，6，N”端子接負載，不可反接。

·斷路器的安裝面應與水平面垂直。斷路器基本安裝方式為垂直安裝，電源端在上方，負載端在下方，亦可橫向安裝。
