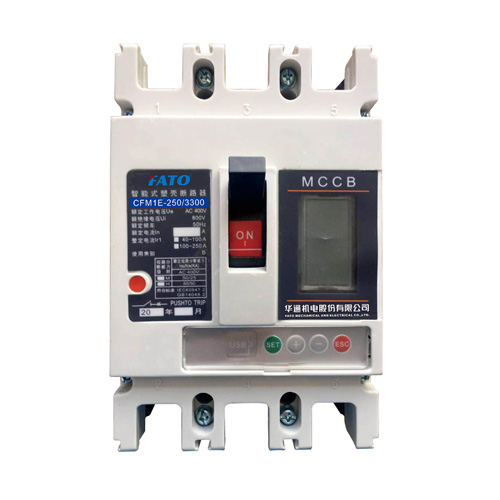

CFM1E

CFM1E智能型限載塑殼斷路器(以下簡稱斷路器)，該斷路器具有體積小，分斷能力高、飛弧短、抗振動的特點。其額定絕緣電壓800V，適用于交流50Hz、額定工作電壓AC400V，額定電流至1250A及以下的配電網絡中用來分配電能和保護線路及電源設備免受過載、短路和欠電壓等故障的損壞。亦能作線路的不頻繁轉換和電動機不頻繁啟動之用。斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)。斷路器適用于隔離，符號表示為。
斷路器的技術性能符合GB14048.2《低壓開關設備和控制設備第2部分：斷路器》等標準。
與中國南方電網0.4kV智能型限載開關《技術條件》相適應。

● CFM1E系列智能塑料外殼式斷路器具有三段保護功能，使用類別為B其中225以下殼架使用類別為A的斷路器與連接在同一電路中的其它短路保護裝置在短路條件下具有完全選擇性配合；
● 具有五種脫扣特性選擇用戶可根據負載電流要求對脫扣器進行設置調整；
● 電子脫扣器由斷路器自身提供能量，電流信號及控制電源來自安裝于斷路器內的電流互感器；
● 具有消防專用的過載不脫扣只報警功能，當負載電流過載運行時，斷路器不脫扣，輸出一個無源觸點，驅動相應的報警裝置；
● 外形尺寸與CFM1系列塑料外殼式斷路器規格相同，安裝具有互換性。
● 具有過載時雙金屬脫扣，短路時電磁力脫扣。

● 周圍空氣溫度：-40℃～+70℃，且24h平均值不超過+35℃，正常使用環境溫度范圍：-5℃～+40℃；用于-40℃～-5℃環境溫度下的工作條件，在訂貨時須向本廠申明；環境溫度高于+ 40℃時，需降容使用，降容系數見表4。
● 海拔：安裝地點海拔≤2000m。安裝海拔在2000m至5000m可特殊訂制，需降容使用，工作性能參照表5修正值。
● 最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生在產品上凝露應采取特殊的措施；
● 污染等級為3級；
● 斷路器主電路的安裝類別為Ⅲ類，不接至主電路的輔助電路和控制電路安裝類別為Ⅱ；
● 使用類別為A或B。
